电缆保护管的安装

2021-10-20 10:17:48

电缆保护管的安装

一、一般要求

1、暗配管时,电缆保护管宜沿近的线路敷设,并应减少弯曲。埋入建筑物、构筑物的电缆保护管与建筑物、构筑物表面的距离不应小于15mm。

2、电缆保护管的弯曲处,不应有折皱、凹陷和裂缝,且弯瘪程度不应大于管外径的百分之10。

3、电缆保护管的弯曲半径应符合下列规定:

1)暗配管时,弯曲半径不应小于管外径的6倍,当埋设于地下或混凝土内时,弯曲半径不应小于管外径的10倍。

2)明配管时,弯曲半径不宜小于管外径的6倍,当两个接线盒间只有一个弯曲时,弯曲半径不宜小于管外径的4倍。

4、当电缆保护管遇到下列情况之一时,中间应加装接线盒或电缆井,且接线盒或电缆井的位置应便于穿线:

1)管长度超过30m,无弯曲;

2)管长度超过20m,有一个弯曲;

3)管长度超过15m,有二个弯曲;

4)管长度超过8m,有三个弯曲。

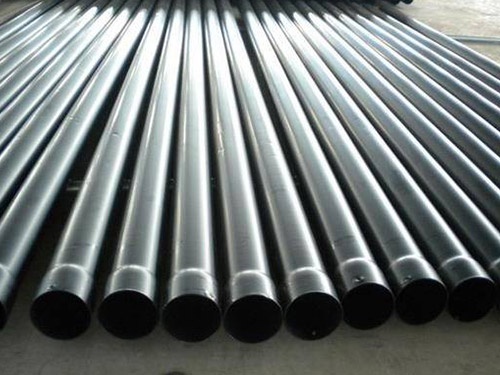

电缆保护管

5、在TN-S、TN-C-S系统中,当金属电线保护管、金属盒(箱)、塑料电线保护管、塑料盒(箱)混合使用时,金属电线保护管和金属盒(箱)须与保护地线有可靠的电气连接。

6、塑料管不应敷设在高温和易受机械损伤的场所。

7、塑料管管口应平整、光滑;管与管、管与盒(箱)等器件应采用插入法连接,连接处结合面应涂专用胶合剂,接口应紧固密封,并符合下列要求:

1)管与管之间采用套管连接时,套管长度宜为管外径的1.5~3倍,管与管的对口处应位于套管的中间。

2)管与器件连接时,插入深度宜为管外径的1.1~1.8倍。

8、硬质塑料管在套接或插接时,在插接面上应涂以胶合剂胶牢密封;采用套接时套管两端应封焊。

9、塑料管及其配件的敷设、安装和煨弯制作,均应在原材料规定的允许环境温度下进行,其温度不宜低于-15℃。

10、电缆管的弯曲半径不应小于所穿入电缆的很小允许弯曲半径;电缆管的内径与电缆外径之比不得小于1.5。

11、电缆管不应有穿孔、裂缝和明显的凹凸不平,内壁应光滑;金属电缆管不应有严重的锈蚀。

12、每根电缆管的弯头不应超过3个,直角弯不应超过2个。



电缆保护管



二、预制、预埋

1、钢管敷设

1)预制管应下料准确,套丝时应两遍成型以保证牙型完整、规则;煨弯时不应有明显的凹偏现象,并注意保护丝扣。管口应无毛刺和尖锐棱角,无螺纹连接的管口宜做成喇叭型。

2、暗敷设钢管的内壁、外壁均应做防腐处理。当埋设于混凝土内时,钢管外壁可不作防腐处理;直埋于土层内的钢管外壁应涂两遍沥青;采用镀锌钢管时,锌层剥落处应涂防腐漆。当设计有特殊要求时,应按设计规定进行防腐处理。

3)电缆管的埋设深度不应小于0.7m;在人行道下面埋设时不应小于0.5m。

4)钢管宜采用套管连接,套管长度宜为管外径的1.5~3倍,管与管的对口处应位于套管的中间点。焊接连接时,管孔应对准,接缝应严密,不得有地下水和泥浆渗入。

5)电缆管应有不小于百分之0.1的排水坡度。

6)暗配的黑色钢管与盒(箱)连接可采用焊接连接,管口宜高出盒(箱)内壁3~5 mm,且焊后应补涂防腐漆;镀锌钢管与盒(箱)应采用锁紧螺母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2~3扣。

7)钢管连接处的两端应焊接跨接地线或采用专用接地卡跨接。

8)配管工程施工结束后,应将施工中造成的建筑物、构筑物的孔、洞、沟槽等修补完整。

2、塑料管敷设

1)直埋于地下或楼板内的硬塑料管,在露出地面易受机械损伤的一段应加套钢管保护。

2)塑料管直埋于现浇混凝土内,在浇捣混凝土时,应采取防止塑料管发生机械损伤的措施。

3)塑料管在砖砌墙体上剔槽敷设时,应采用强度等级不小于M10水泥砂浆抹面保护,保护层厚度不应小于15mm。

三、明配管

1、钢管敷设

1)水平或垂直敷设的明配电线保护管,其水平或垂直安装的允许偏差为1.5 mm/m,全长偏差不应大于管内径的1/2。

2)明配钢管应排列整齐,固定点间距应均匀,钢管管卡间的很大距离应符合规定;管卡与终端、弯头中点、电气器具或盒(箱)边缘的距离宜为150~500mm。

3)配管工程中非带电部分的接地和接零应可靠。电气线路与管道间的很小距离见下表:

4)钢管的连接应符合下列要求:

(1)金属电缆管连接应牢固,密封应良好,两管口应对准。套接的短套管或带螺纹的管接头长度应不小于电缆管外径的3倍。金属电缆管不宜直接对焊。

(2)采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2;连接后螺纹外露2~3扣,螺纹表面应光滑、无缺损。

(3)套管采用焊接连接时,焊缝应牢固严密;采用套管紧定螺钉连接时,螺钉应拧紧,在振动场所紧定螺钉应有防松动措施。

5)镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接,不应采用熔焊连接,钢管连接的管内表面应平滑。

6)钢管与盒(箱)或设备的连接应符合下列要求:

(1)明配钢管与盒(箱)应采用锁紧螺母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2~3扣。

(2)当钢管与设备直接连接时,应将钢管敷设到设备的接线盒内。

(3)当钢管与设备间接连接时,对室内干燥场所,钢管端部宜增设电线保护软管或可挠金属电线保护管,然后引入设备的接线盒内,并且钢管管口应包扎紧密;对室外或室内潮湿场所,钢管端部应设防水弯头或加装密封格兰。

(4)与设备连接的钢管管口高出地面的距离宜大于200mm。

(5)引至设备的电缆管管口位置应便于与设备连接,并且不防碍设备的拆装和进出。并列敷设的电缆管管口应排列整齐。

(6)利用电缆的保护管做接地线时,应先焊好接地线;有螺纹的管接头处应用跳线焊接或用专用接地卡跨接,再敷设电缆。



电缆保护管



2、塑料管敷设

1)明配硬塑料管应排列整齐,固定点间距应均匀,管卡间的很大距离应符合规定。管卡与终端、转弯中点、电气器具或盒(箱)的边缘距离为150~500mm。

2)明配硬塑料管在穿过楼板易受损伤的地方,应加装钢管保护,其保护高度距楼板表面的距离不应小于500mm。

3)敷设半硬塑料管或波纹管宜减少弯曲,当直线段长度超过15m或直角弯超过3个时,应增设接线盒。

3、金属软管敷设

1)弯曲半径不应小于软管外径的6倍。

2)固定点间距不应大于1m,管卡与终端、弯头中点的距离宜为300mm。

3)与嵌入式灯具或类似器具连接的金属软管,其末端的固定管卡宜安装在自灯具、器具边缘起沿软管长度1m处。

4)金属软管应可靠接地,且不得作为电气设备的导体。

5)金属软管应敷设在不易受机械损伤的干燥场所,且不应直埋于地下或混凝土中。当在潮湿等特殊场所使用金属软管时,应采用带有非金属护套且附配套连接器件的防液型金属软管,其护套应经过阻燃处理。

6)金属软管不应退绞松散,中间不应有接头;与设备器具连接时,应采用专用接头,连接处应密封可靠;防液型金属软管的连接处应密封良好。

4、钢管配线应在下列各处装设防爆挠性连接管:

1)电机的进线口。

2)钢管与电气设备直接连接有困难处。

3)管路通过建筑物的伸缩缝、沉降缝处。

5、防爆挠性管应无裂纹、孔洞、机械损伤、变形等缺陷;其安装时应符合下列要求:

1)在不同的使用环境条件下,应采用相应材质的挠性连接管。

2)弯曲半径不应小于管外径的5倍。
